Адаптер цифровой шины Modbus (RTU) предназначен для подключения термостатов и контроллеров ZONT к котлам, поддерживающим одноименный цифровой протокол.
для цифрового управления отопительными котлами Modbus (RTU)
- подходит для всех термостатов и контроллеров ZONT
- работает по K-Line и RS-485
- крепится на din-рейку
Протестирована работа котлов:
- Lemax CLEVER L (Clever L150, Clever L180, Clever L200);
- ИРБИС (Хопер с КСУБ 20.10, Барс с КСУБ 20.10, Барс с КСУБ 20.10 и модуляцией мощности, Барс с КСУБ 20.15)
- ГАЗИНТЕРМ (Изнаир-Ч 25-70 кВт, Изнаир-А 25-100 кВт).
Проверить возможность подключения конкретной модели котла можно в разделе Совместимость котлов с ZONT.
При управлении ZONT котлом через адаптер становятся доступны для считывания следующие параметры:
- фактическая и расчетная температура теплоносителя;
- состояние горелки;
- признаки работы на Отопление и ГВС;
- признаки ошибок и аварии.
Все эти параметры применяются в алгоритме управления работой котла и отображаются в веб-сервисе ZONT.
Обратно через Адаптер в цифровую шину котла передаются:
- расчетная температура теплоносителя (уставка);
- целевая температура для нагрева ГВС.
Обратите внимание — набор считываемых параметров может меняться в зависимости от модели котла и подключенных к нему датчиков.
Основное отличие управления котлом по цифровой шине состоит в том, что подключенная к нему автоматика не включает и выключает горелку, как это происходит при релейном управлении (при подключении
без адаптера), а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Данный способ также называют
модуляцией горелки. Такой вариант управления продлевает ресурс котла и снижает затраты на энергоноситель.
При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS).
Адаптер предназначен для обмена данными с одним котлом. При управлении системой отопления с несколькими котлами для каждого потребуется отдельный Адаптер.
Совместим со следующими приборами ZONT:
- отопительные термостаты SMART NEW, H-1V NEW
- отопительные контроллеры SMART 2.0, Н-1V.02
- универсальный контроллер H700+ PRO
- универсальные контроллеры H1000+ PRO, H1000+ PRO.V2
- универсальный контроллер H1500+ PRO
- универсальные контроллеры H2000+ PRO, H2000+ PRO.V2

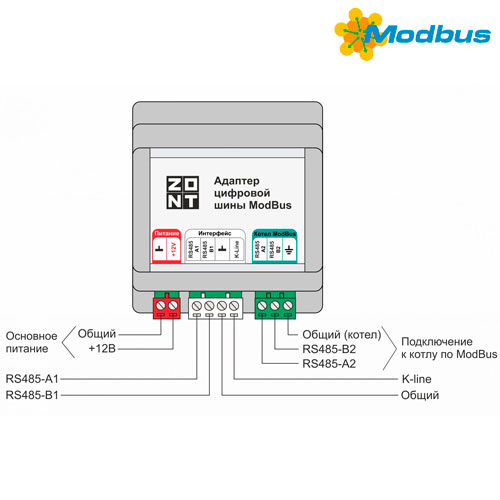

Подключение адаптера к основному прибору ZONT осуществляется через K-Line или RS-485, одновременное использование этих 2-х интерфейсов недопустимо. Для подключения рекомендуется использовать
экранированный кабель МКЭШ или кабель UTP (витая пара) сечением не менее 0,5 мм. Полярность подключения к цифровой шине котла значения не имеет. Удаленность Адаптер от прибора ZONT зависит
от интерфейса подключения: в RS-485 – до 200 м, в K-Line – 10-12 м.
Адаптер к котлам с цифровой шиной Modbus (RTU) подключается по цифровому интерфейсу RS-485, линия связи при этом не должна превышать 25 м.
Основное питание Адаптера выполняется от прибора автоматики ZONT. Питание котла нужно включать только после подключения Адаптера к плате котла и включения основного питания прибора автоматики
ZONT.
При использовании адаптера с отопительными приборами ZONT:
— вы уверены в работоспособности своего котла;
— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
— вы экономите на энергоносителях от 35%!
Функционал устройства
Совместимость с устройствами
- ZONT SMART NEW
- ZONT H-1V NEW
- ZONT SMART 2.0
- ZONT H-1V.02
- ZONT H700+ PRO
- ZONT H1000+ PRO.V2
- ZONT H1000+ PRO
- ZONT Н1500+ PRO
- ZONT H1000+ PRO.V2
- ZONT H2000+ PRO
Адаптер обеспечивает
• считывание данных, передаваемых котлом (состояние горелки, t и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• считывание признаков ошибок и аварий котла
