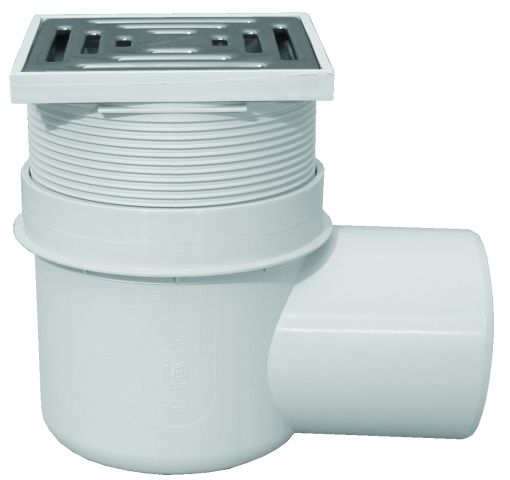

HL 72N Трап горизонтальный выпуск DN 110
Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, с сеткой для улавливания мусора, высотой гидрозатвора 50мм, без "тарелки" для подхвата гидроизоляции, с
горизонтальным выпуском
Трап предназначен для установки в подвалах и отвода в канализацию сточных вод с уровня пола.
Материал составных частей
Решетка
|
нержавеющая сталь
|
Сетка для мусора
|
полипропилен
|
Подрамник
|
полипропилен
|
Надставной элемент
|
полипропилен
|
Корпус
|
полипропилен
|
Технические характеристики:
Максимальная разрешенная нагрузка
до 300 кг
Температура отводимой жидкости
до 85°С
Срок службы
не менее 50 лет
Особенности монтажа:
1. Высота надставного элемента трапа регулируется от 95 до 45 мм (подрезается в зависимости от расстояния от чистовой поверхности до отводящей трубы). При необходимости увеличить высоту применяются
удлинители HL350.
2. Выпускной патрубок трапа HL72N предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или
чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
3. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке
надставного элемента, который подрезается в зависимости от необходимой высоты, она удаляется.
4. Встроенное запахозапирающее устройство, в котором есть заглушка для возможности прочистки отводящей магистрали, может сниматься, что позволяет очищать внутренности трапа от загрязнений.
5. Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется HL66, выдерживающий нагрузку до 1,5 тонн.
Внимание!
Трап HL72N позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости). Повышение температуры сливаемой
жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как корпус трапа выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом
случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.
